在本教程中，我们将学习如何使用Arduino板的SD卡模块。结合DS3231实时时钟模块，我们将制作一个数据日志示例，将温度传感器的数据存储到SD卡中，并导入到Excel中制作图表。你可以观看下面的视频或阅读下面的书面教程。
亚博88下载

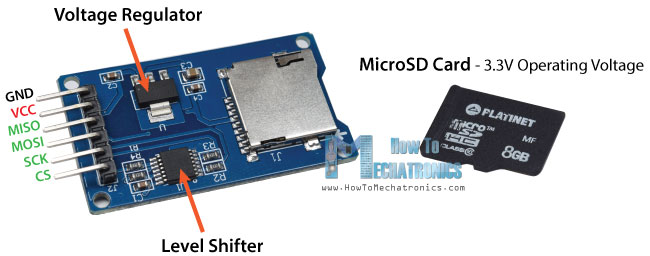

首先让我们来看看SD卡模块。它适用于标准microSD卡，工作电压为3.3V。因此，该模块具有电压调节器和电平移位器，以便我们可以使用它的5 V引脚的Arduino板。

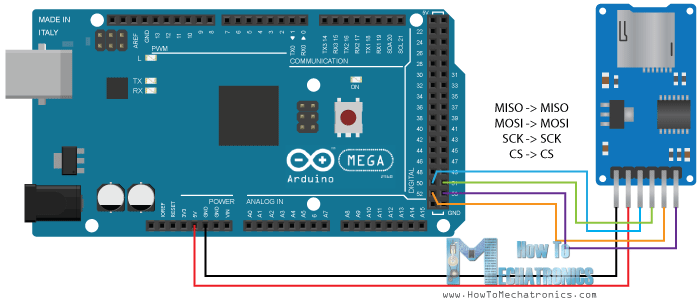

SD卡模块具有六个引脚，两个用于为模块，VCC和GND引脚供电，以及用于SPI通信的四个引脚。以下是我们如何将其连接到Arduino Board。

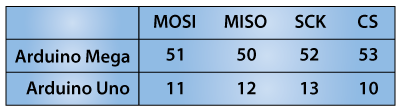

注意，每个Arduino板都有不同的SPI引脚，需要相应的连接。
你可以从下面的链接获得这个Arduino教程所需的组件:
- Micro - SD卡模块....................亚马逊/伯格多德/阿里巴巴全球速卖通
- Arduino电路板 .................................亚马逊/伯格多德/阿里巴巴全球速卖通
- 面包板和跳线.........亚马逊/伯格多德/阿里巴巴全球速卖通
yaboAG娱乐城披露:这些是附属链接。作为一名亚马逊助理，我的收入来自符合条件的购买。
Arduino SD卡模块代码
接下来我们要给Arduino编程。下面是一个简单的代码:
/* * Arduino SD卡教程示例* * by Dejan Nedelkovski, www.HowToMechatronics.亚搏手机版官方下载com */ #include#include File myFile;int pinCS = 53;// Pin 10 on Arduino Uno void setup() {Serial.begin(9600);pinMode (pinCS、输出);// SD卡初始化if（sd.begin（））{serial.println（“SD卡已准备好使用”）;} else {serial.println（“SD卡初始化失败”）;返回;} //创建/打开文件myFile = SD.open("test.txt"， FILE_WRITE);//如果文件打开了，写入它:println(“写入文件…”);//写入文件myFile。println("Testing text 1, 2 ,3..."); myFile.close(); // close the file Serial.println("Done."); } // if the file didn't open, print an error: else { Serial.println("error opening test.txt"); } // Reading the file myFile = SD.open("test.txt"); if (myFile) { Serial.println("Read:"); // Reading the whole file while (myFile.available()) { Serial.write(myFile.read()); } myFile.close(); } else { Serial.println("error opening test.txt"); } } void loop() { // empty }
代码说明:因此，首先，我们需要包含标准SD和SPI库，创建“文件”对象并定义SPI总线的芯片选择引脚，在我的案例中为Arduino Mega板。对于此示例，我们希望只有一次执行我们的代码，因此所有代码都将放在“设置”部分中，而“循环”部分将保持空。
因此，首先我们需要启动串行通信并将ChipSelect引脚定义为输出。我们必须这样做，因为ChipSelect pin需要是“低”的，以便模块和Arduino之间的SPI通信工作。
接下来，使用SD.begin()函数初始化SD卡，如果初始化成功，“if”语句将变为真，字符串“SD卡可以使用了”。将在串行监视器上打印，否则将打印字符串“SD卡初始化失败”，程序也将被终止。
接下来，使用SD.open()函数，我们将创建一个名为“test.txt”的新文件，包括FILE_WRITE参数，这意味着我们可以读写该文件。如果文件已经存在，则SD.open()函数将直接打开它。
因此，如果文件已经成功创建，首先我们将在串行监视器上打印字符串“Writing to file”，然后使用myFile.println()函数将文本“Testing text 1,2,3…”打印到文件中。之后，我们需要使用close()函数来确保之前写入文件的数据被物理地保存到SD卡中。
接下来，我们将看到如何从文件中读取。因此，我们将再次使用相同的函数SD.open()，但这一次由于文件“test.txt”已经创建，该函数将只是打开文件。然后使用myFile.read()函数读取文件并在串行监视器上打印出来。read()函数实际上一次只读取一个字符，因此我们需要使用“while”循环和myFile.available()函数来读取所有字符或之前写入的全部数据。最后，我们需要关闭该文件。

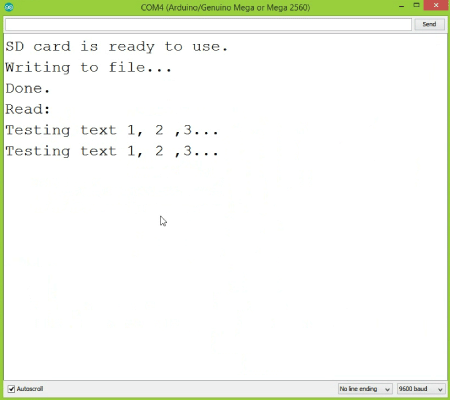

现在将代码上传到Arduino之后，如果一切正常，串行监视器上将出现以下内容。
正如我们所看到的，SD卡已成功初始化，写入它的写作也取得了成功，并且还读取了书面数据或字符串“测试文本1,2,3 ...”已经成功阅读。如果我们在计算机上打开SD卡，我们可以看到创建的“test.txt”文件和其中的书面文本。
Arduino SD卡数据记录
现在让我们来做另一个更有趣的例子，它记录温度传感器的数据。为此，我们将使用DS3231实时时钟模块，它也有一个内置的温度传感器。您可以在my . com中找到关于如何连接和使用这个模块的更多细节前一教程。
因此，在将两个模块连接到Arduino之后，让我们看看这个示例的代码。
/ * * arduino温度数据记录* *由dejan nedelkovski，www.www.kuaixg.com *亚搏手机版官方下载 / #include#include #include 文件myfile;DS3231 RTC（SDA，SCL）;int pinCS = 53;// Pin 10 on Arduino Uno void setup() {Serial.begin(9600);pinMode (pinCS、输出);// SD卡初始化if（sd.begin（））{serial.println（“SD卡已准备好使用”）;} else {serial.println（“SD卡初始化失败”）;返回;} RTC.BEGIN（）;void循环（）{serial.print（rtc.gettimestr（））; Serial.print(","); Serial.println(int(rtc.getTemp())); myFile = SD.open("test.txt", FILE_WRITE); if (myFile) { myFile.print(rtc.getTimeStr()); myFile.print(","); myFile.println(int(rtc.getTemp())); myFile.close(); // close the file } // if the file didn't open, print an error: else { Serial.println("error opening test.txt"); } delay(3000); }
代码说明：首先，我们需要包含两个模块所需的库，然后在安装部分中创建两个对象，并在安装部分初始化它们。
在loop部分使用serial .print()函数，我们将打印串行监视器上的时间和温度值，在时间和温度值之间使用“逗号”字符，并在温度值之后新建一行。我们需要这种形式的线，以便我们可以很容易地导入它们，并在Excel中制作图表。还要注意，温度值被转换为整数。
因此，这些相同的值也将写入新创建的“test.txt”文件，在最后，我们只需要添加一个延迟，这将表示记录温度数据的时间间隔。

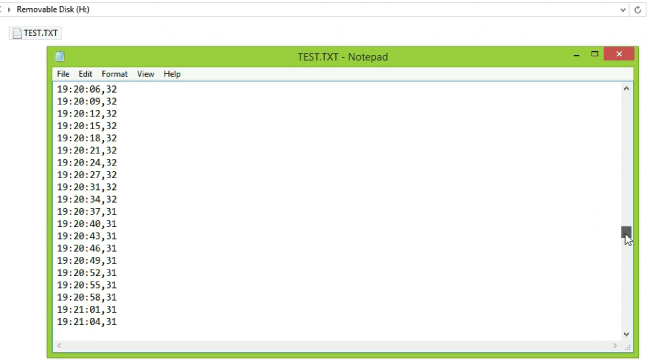

上传代码后，Arduino将开始每3秒存储一次温度值。过一会儿，我们可以打开电脑上的SD卡，看看结果。
在Excel中创建图表，我们需要导入此文件，此处是我们将如何执行以下操作：
从数据菜单中，我们需要单击“从文本获取数据”按钮，然后选择文本文件。在这里，我们将选择“分隔”，然后单击下一步，然后在第二步中单击，选择逗号作为分隔符，然后完成向导。

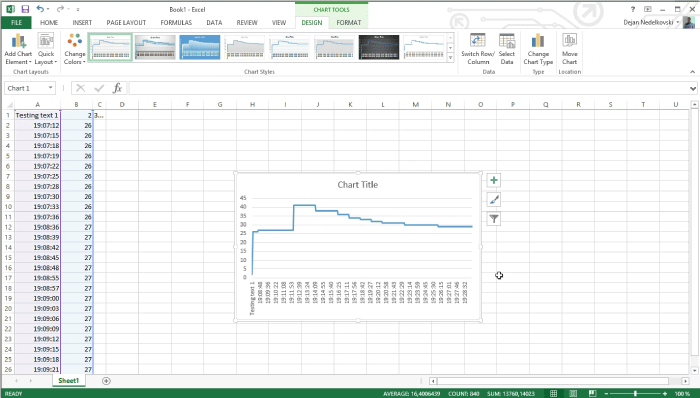

因此，此过程将将时间和温度值插入单独的列中。现在我们只需要选择两个列，然后从插入菜单中选择“插入界图”。这将创建图表，我们每3秒都可以看到温度值。
这就是本教程的全部内容，欢迎在下面的评论部分提出任何问题。
